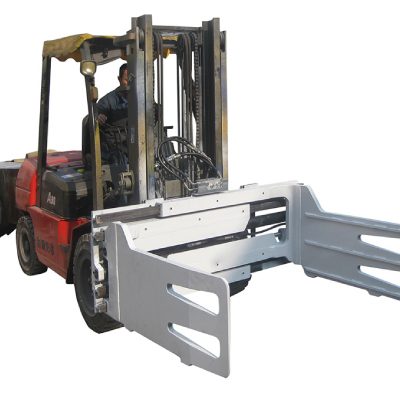

Šoninio poslinkio rankinės krautuvo spaustukai

Namai / Visi priedai / Šoninio poslinkio rankinės krautuvo spaustukai

Šoninio poslinkio rankinės krautuvo spaustukai

funkcijos

Įrodyta patvari T-sijos aliuminio rėmo konstrukcija
Puikus regėjimo laukas.
Regeneracinis hidraulinis vožtuvas, skirtas pasirinktinai rankos greičiui
Aukščiausias rankos slydimo guolis prailgina tarnavimo laiką

Specifikacija

Talpa @ Krovinio centras

(kg @ mm)

Katalogo užsakymo Nr.

Montavimas

Klasė

Atidarymo aikštelė

O

(mm)

Rankos kilimėlio dydis

„WxHxT“

(mm)

Rėmo plotis C (mm)

Vertikalus svorio centras VCG (mm)

Svoris

(kilogramas)

Efektyvusis storis ET (mm)

Horizontalus svorio centras HCG (mm)

1600@600

CNR20D-004A

II

410-1655

127x565x40

940

335

454

226

127

2300@600

CNR30D-005A

II

465-1810

125x625x45

1015

335

536

241

142

2300@600

CNR30D-005B

III

465-1810

125X65X45

1015

335

554

279

188

Pastaba

1.Gaukite šakinio krautuvo gamintojo faktinę krautuvo ir priedų keliamąją galią.
2.Jie nustato papildomą alyvos kontūrą ir magnetinį vožtuvą, reikalingą krautuvui.
3.Atidarymo diapazonas nurodo gnybto rankos pagrindo vidurį.
4.Mes galime suprojektuoti ir gaminti įvairių tipų specialias spaustuko rankenas, atsižvelgiant į vartotojo reikalavimus.
5.Prašome susisiekti su HUAMAI pardavėjais

Hidraulinis srautas ir slėgis

ModelisMin.Hidraulinis srautas (L / min)Rec. Hidraulinis srautas (L / min)Maksimalus hidraulinis srautas (L / min)Min. Hidraulinis slėgis (baras)Maks. Hidraulinis slėgis (baras)
CNR20D20406035160
CNS30D20404035160

Rotatoriaus specifikacija

ModelisRotatoriaus greitisRotatoriaus sukimo momentas
CNR20D5.2r/min@57L/min9000N.M@160Bar
CNR30D5.2r/min@57L/min9000N.M@160Bar

Galimybės

Galimos įvairios montavimo klasės
Individualūs atidarymo diapazonai

Taikymas

Ne rankos spaustukai yra tam tikras tvirtinimo įtaisas, kuriame nėra apkabos rankos, tik turėkite spaustuko pagrindą. Vartotojai gali pagaminti specialią spaustuko svirtį pagal jūsų specialiuosius poreikius, tada ją galima naudoti tik suvirinant ant rankos spaustuko.

Greita išsami informacija

Kilmės vieta: Fudžianas, Kinija (žemyninė dalis)
Prekės ženklo pavadinimas: HUAMAI
Modelio numeris: CNR30D-005A
Produkto pavadinimas: krautuvo be rankų spaustukai
Tipas: CNR30D-005A
Montavimo klasė: II
Atidarymo diapazonas: 465-1810mm
Rankos pagalvėlės dydis WxHxT (mm): 125x625x45mm
Rėmo plotis C (mm): 1015mm
Svoris (kg): 536kg
Efektyvusis storis (mm): 241mm
Horizontalusis svorio centras (mm): 142 mm
CGV vertikalus svorio centras (mm): 335 mm
